Вібраційні кабельні плуги
Вібраційні кабельні плуги
- екологічно чистий, швидкий та точний спосіб прокладання кабелів
- Вертикальне лезо віброплуга розрізає землю.
- Лише один робочий крок: розрізання ґрунту та розміщення каналу або кабелю на дно вирізаної щілини.
- Щілина закриється майже сама.
- Відсутність порушень у структурі ґрунту.
- Менше підготовчих робіт; не потрібно знімати верхній ґрунт перед оранкою.
- Розрихлення каналу полегшує подальші роботи з прокладки кабелю, завдяки кращій площинності рівня землі. Таким чином уникають так званих мінівигинів повітроводу, а тертя при протягуванні зводиться до мінімуму.

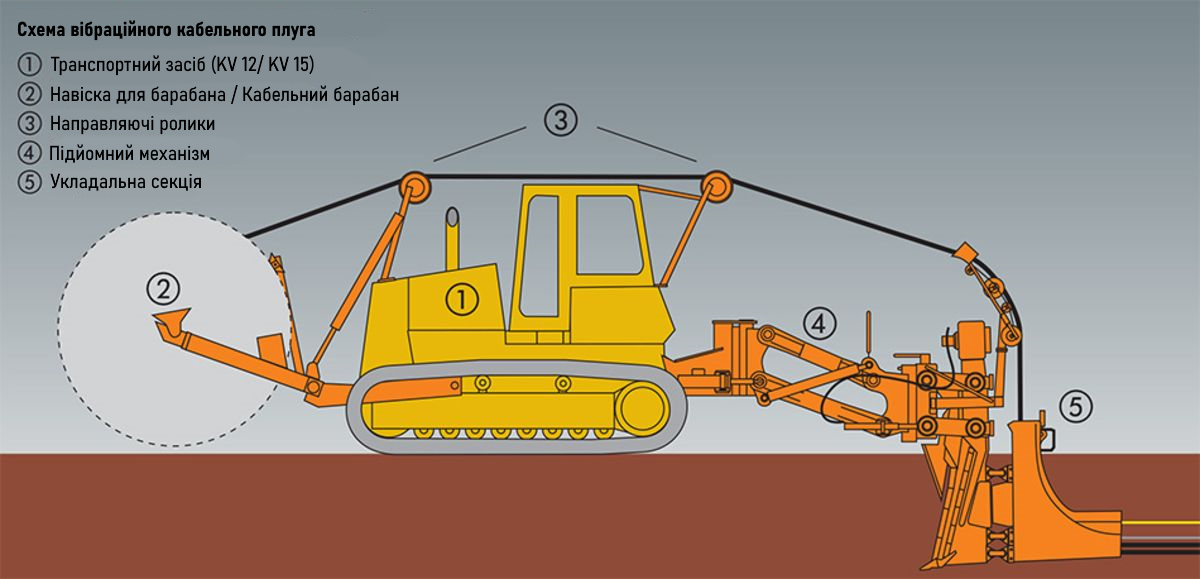

Схема вібраційного кабельного плуга

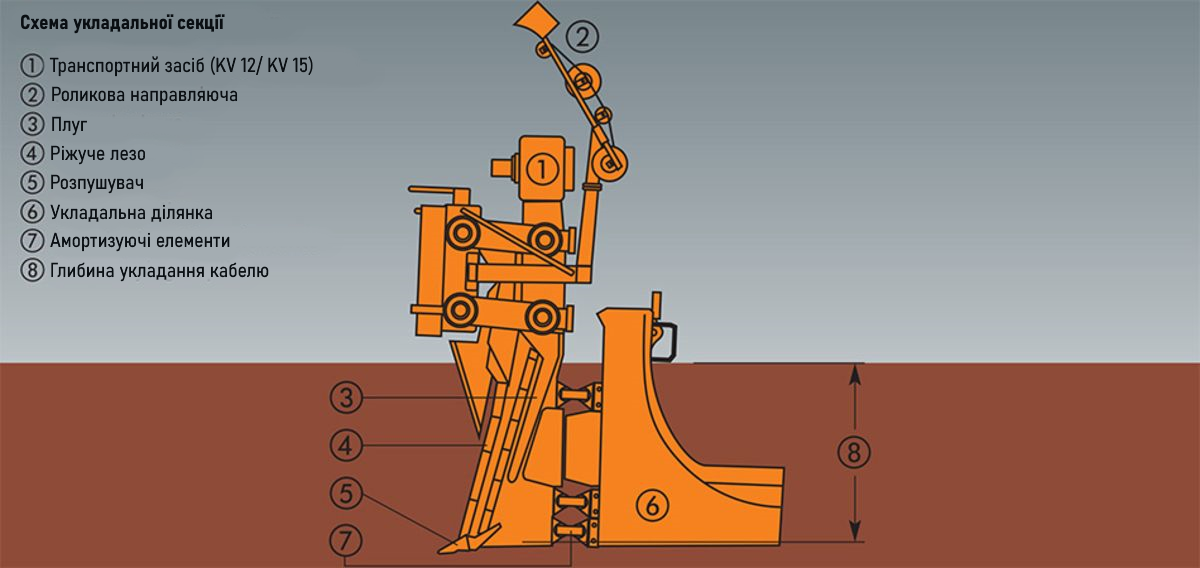

Схема укладальної секції
Тип |
Глибина закладення |
Діаметр кабелю/каналу |
Горизонтальне зміщення |
Потік масла |
Тиск масла |
Д x Ш x В |
Вага |
KV 3 |
макс. 1100 мм |
50 мм |
- |
60 л/хв |
макс. 180 бар |
2700 x 600 x 2450 мм |
1170 кг |
KV 12 |
макс. 1200 мм |
70 мм |
макс. 1200 мм |
200 л/хв |
макс. 180 бар |
10500 x 2800 x 3400 мм |
прибл. 12730 кг |
KV 15 |
макс. 1400 мм |
80 мм |
макс. 1200 мм |
210 л/хв |
макс. 200 бар |
12000 x 3000 x 3400 мм |
прибл. 26300 кг |

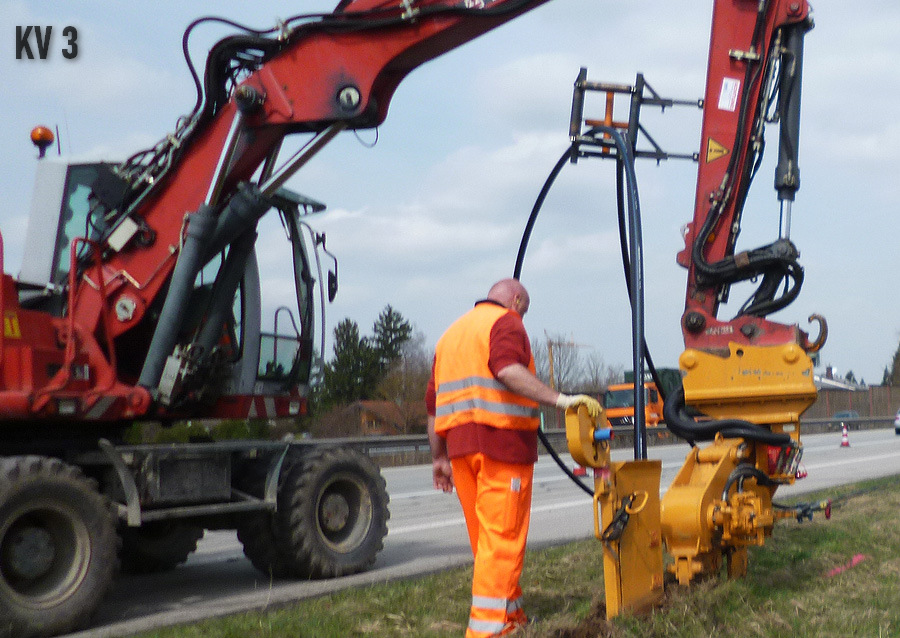

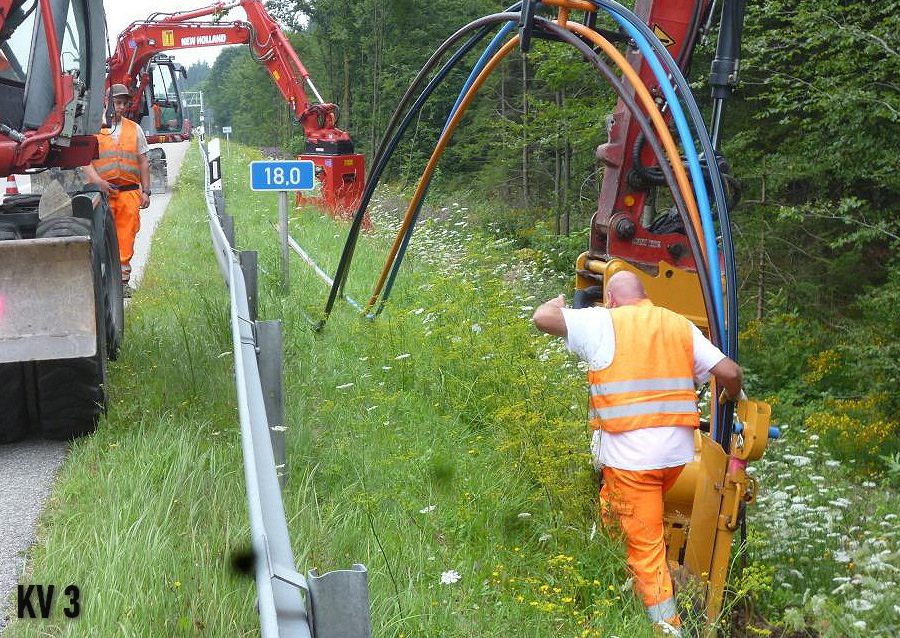

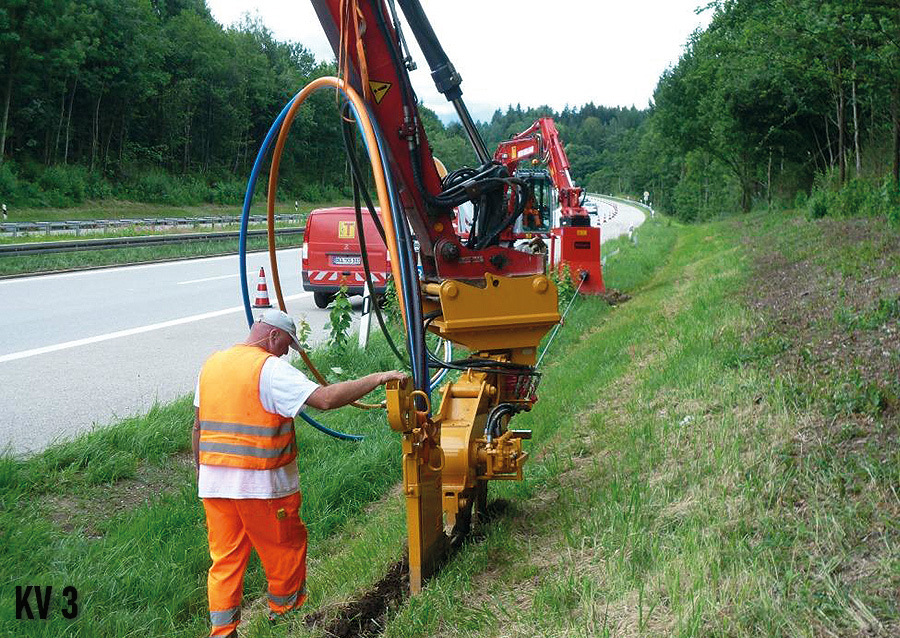

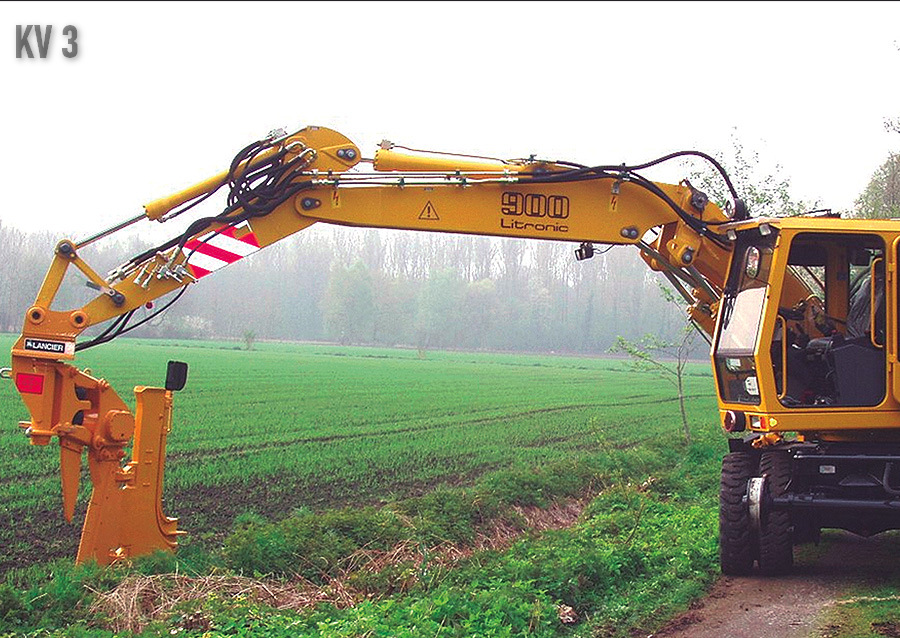

Вібраційний кабельний плуг KV 3
• для монтажу на екскаватори
• діапазон бокового повороту залежить від стріли екскаватора який використовується.
• для складної місцевості
• безвібраційний підвіс кабелеукладальної секції
• можна відрегулювати для підключення до будь-якого швидкозмінного навісного обладнання
• інші глибини прокладання та діаметри кабелю доступні за запитом

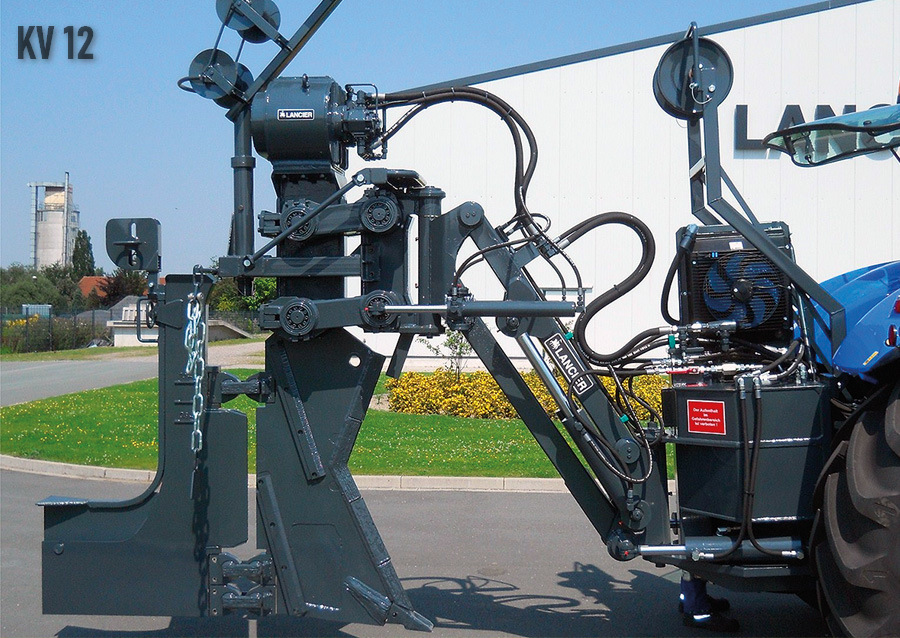

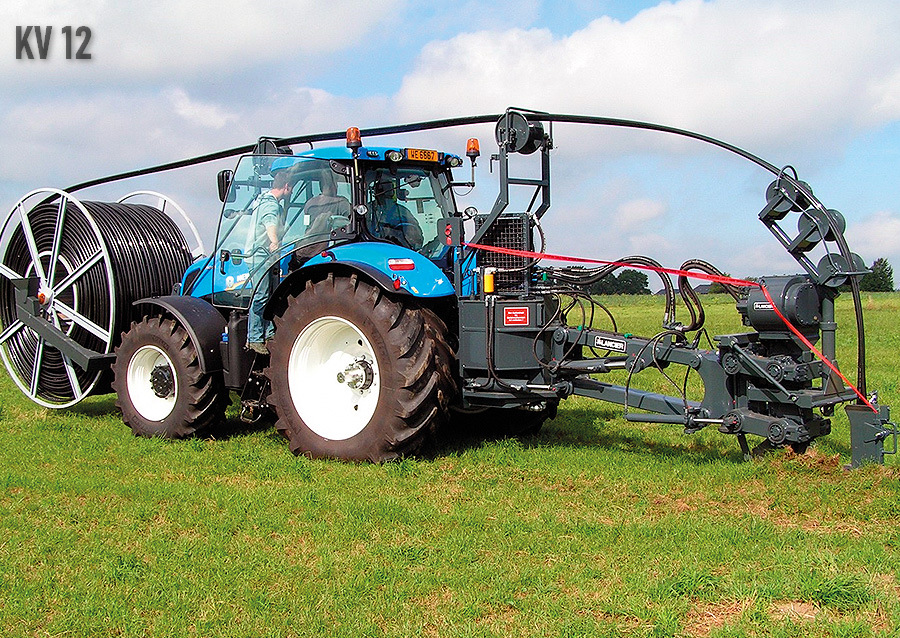

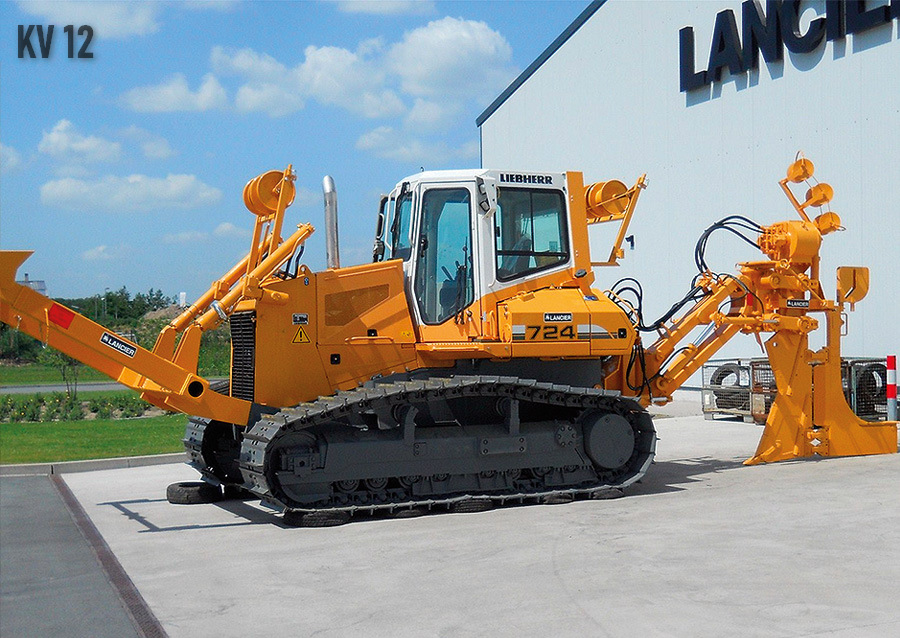

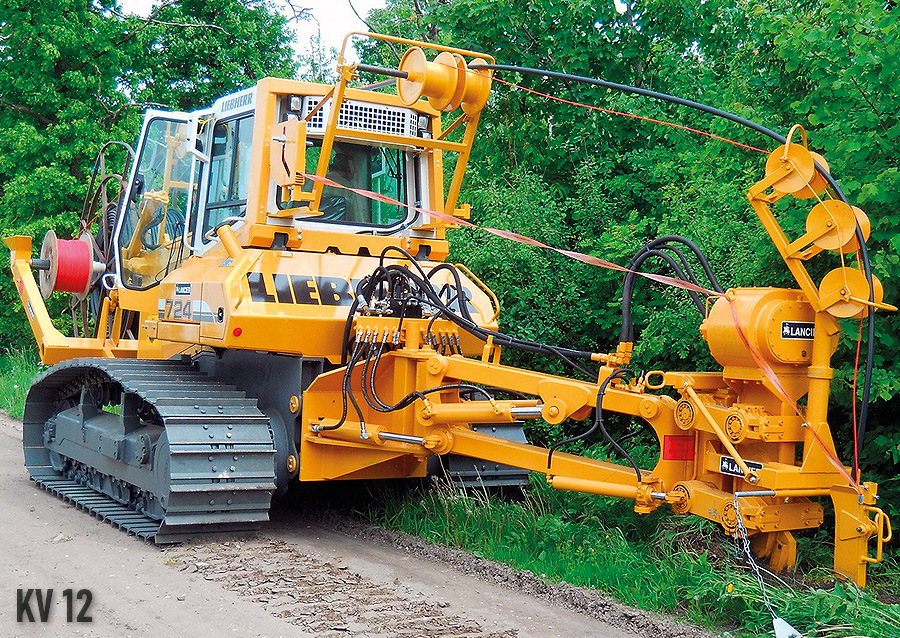

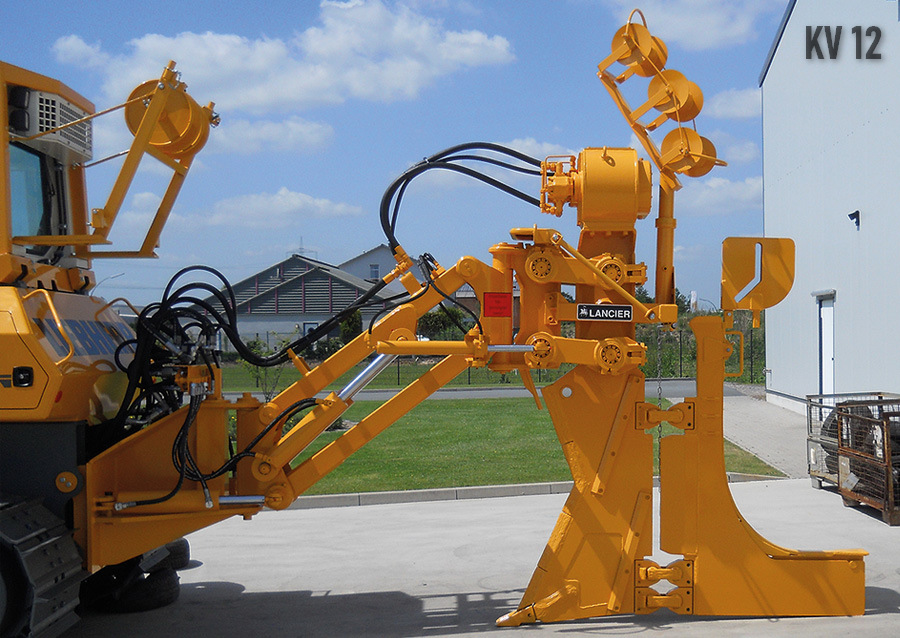

Вібраційний кабельний плуг KV 12
• для встановлення на колісні транспортні засоби, напр. трактори та гусеничні з гідростатичним приводом
• як колісний транспортний засіб KV 12 вважається придатним для експлуатації на дорогах загального користування та може пересуватись по них для зміни місця будівництва
• безвібраційний підвіс кабелеукладальної секції
• інші глибини прокладання та діаметри кабелю доступні за запитом

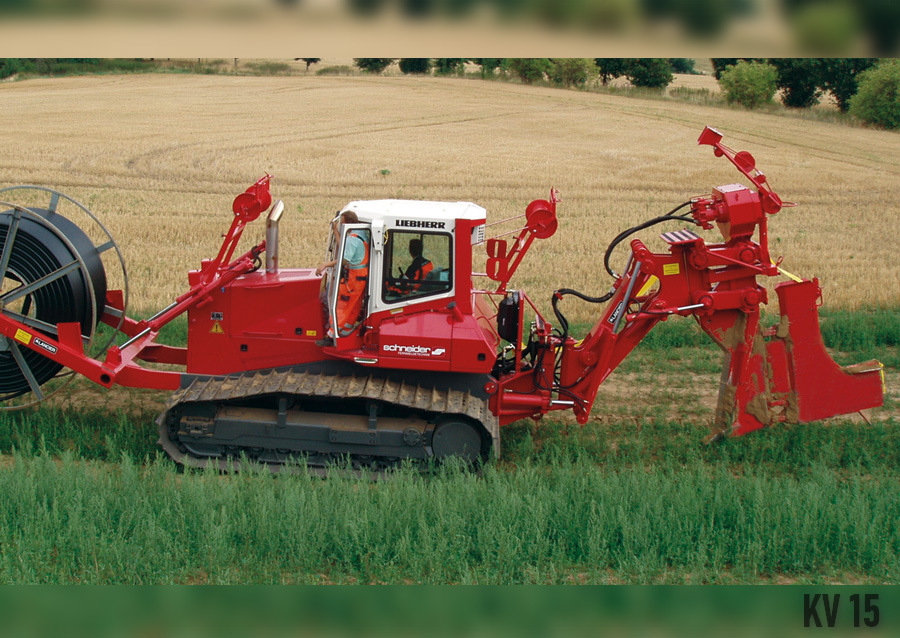

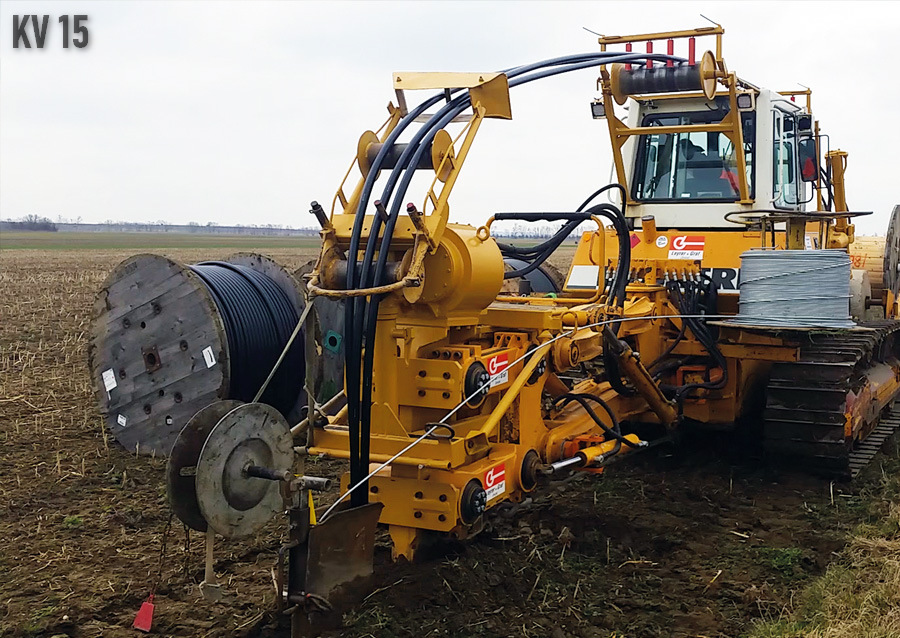

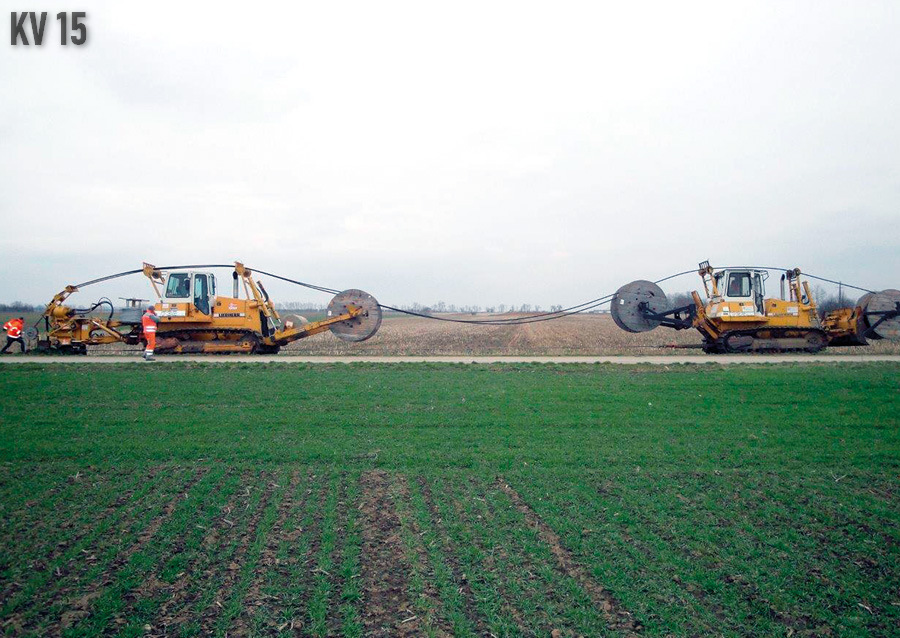

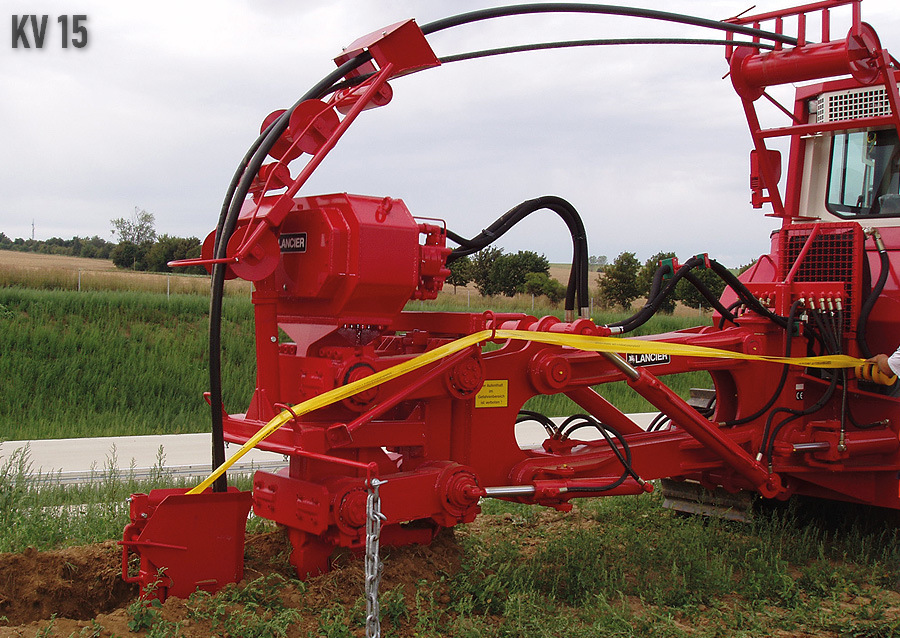

Вібраційний кабельний плуг KV 15
• для установки на гусеничні машини з гідростатичним приводом
• підходить для кабелів, кабель-каналів і оптоволоконних кабелів
• безвібраційний підвіс кабелеукладальної секції
• інші глибини прокладання та діаметри кабелю доступні за запитом
