ВОЗМОЖНЫЕ РЕЖИМЫ РАБОТЫ ПНЕВМАТИЧЕСКИХ КОНВЕЙЕРОВ

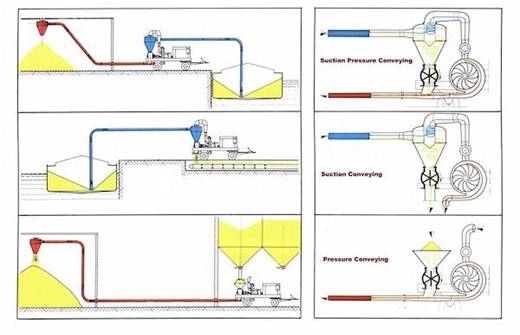

     Пневматические конвейеры изготавливаются для работы в одном из трех режимов: во всасывающе-нагнетающем режиме, в режиме всасывания и в режиме нагнетания. Наглядно различия режимов продемонстрированы на приведенном ниже рисунке.


Синим цветом обозначен канал с отрицательным давлением, красным - с положительным



На первом рисунке показана разгрузка с судна на склад - конвейер работает в режиме всасывания-нагнетания:
турбины создают отрицательное давление во всасывающей части материалопровода, перемещая воздушно-зерновую смесь к всасывающему циклону (отделителю), где происходит разделение потоков воздуха и материала. Воздух проходит сквозь турбовентилятор и подается на нагнетательную сторону материалопровода. Зерно же под силой собственной тяжести ссыпается вниз и пройдя через шлюзовой затвор, предотвращающий попадание воздуха от турбин обратно в циклон, снова смешивается с воздухом и устремляется к месту разгрузки.


На втором рисунке показана разгрузка судна на ленточный конвейер - пневмоконвейер работает только в режиме всасывания:
в отличие от предыдущего примера, энергия турбин направлена только на создание отрицательного давления в материалопроводе. Зерно ссыпается на ленточный конвейер без усилий. При работе в таком режиме производительность установки значительно возрастает, а вместо стандартного циклона рекомендуется применение циклона с фильтром очистки воздуха.


На третьем рисунке показана разгрузка разгрузка силосов на склад - конвейер работает только в режиме нагнетания:
в данном случае, создание отрицательного давления для транспортировки материала не требуется: материал самостоятельно ссыпается на шлюзовой затвор, а ниже смешивается с потоком воздуха.
В некоторых случаях, по желанию заказчика, возможно исполнение с возможностью переключения конвейера из режима "всасывание-нагнетание" в режим "только всасывание". Такой конвейер имеет может обрабатывать более широкий диапазон материалов, однако требует обязательного использования воздушных фильтров в циклоне.

     За дополнительной информацией обращайтесь к нашим специалистам.
